78L05是一種固定電壓(5V)三端集成穩壓器，可適用于很多應用場合，像牽涉到單點穩壓場合需要限制噪聲和解決分布問題的在-卡調節.此外它們還可以和其它功率轉移器件一起構成大電流的穩壓電源,如可驅動輸出電流高達100毫安的穩壓器.
其卓越的內部電流限制和熱關斷特性使之特別適用于過載的情況，當用于替代傳統的齊納二極管-電阻組的時候，其輸出阻抗得到有效的改善，但偏置電流大大減少。
78L05的特征
1、輸入電壓可達30-35V
2、輸出電流可達到100mA
3、需外接元件
4、內部熱過載保護
5、內部短路電流限制
6、從2004年底開始，提供的各類封裝形式，均為無鉛封裝產品。
78L05應用領域
1、網絡產品
2、DVD-ROM，CD-ROM
3、聲卡和電腦主板
4、線性穩壓源
5、控制器
6、電表
7、水表
8、儀器表

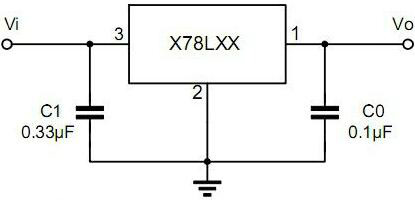

78L05線路圖
注：（1）為確定輸出電壓值,請選擇電壓值后綴
（2）為獲得最佳的穩定性和瞬態響應,建議使用旁邊電容并盡量可能挨著電路安裝。
78L05內部電路圖
78L05產品特征-78L05
1、78L05三端穩壓管是單片固定電壓調節器集成電路。它適合于應用這需要100毫安的供電電流
2、輸出電流達100mA
3、不需要外部零件
4、熱過載關機保護
5、短路電流限制

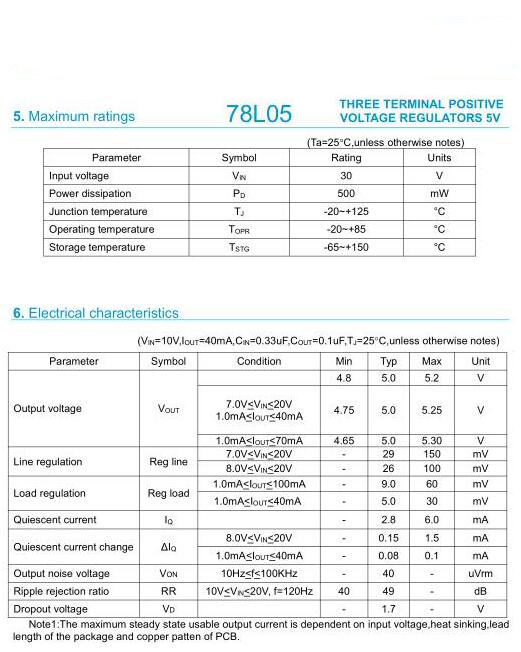

78L05產品主要參數-78L05
產品型號：78L05
輸入電壓：30V
功耗：500mW
結溫:-22℃至125℃
工作溫度：-20℃至85℃
貯存溫度：-65℃至150℃

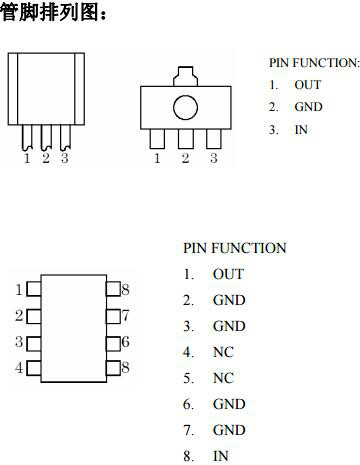

78L05標準封裝
78L05產品附件-78L05
以下為78L05三端穩壓管產品PDF格式的產品詳細資料，查看詳情請點擊下圖。
