如何區分正溫度系數和負溫度系數熱敏電阻

正溫度傳感器

熱敏電阻是開發早、種類多、發展較成熟的敏感元器件．熱敏電阻由半導體陶瓷材料組成，利用的原理是溫度引起電阻變化．因為半超導體熱敏電阻有共同的功能，因為正在使用范圍它能夠作為丈量組件（如丈量感溫、流量、液位等），還能夠作為掌握組件（如感溫電門、限流器）和通路彌補組件。熱敏電阻寬泛用來家用電器、風力輕工業、通信、軍事迷信、宇航等各個畛域，發展前途極端寬廣。熱敏電阻產品主要包括:包括負溫系數NTC熱敏電阻,正溫系數PTC熱敏電阻兩大系列。我們專業生產KTY81、KTY83、KTY84、LPTC-2000、LPTC-1500、LPTC-1200、LPTC-1000、LPTC-500、LPTC-200等熱敏電阻正溫度傳感器產品，但經常會有客人咨詢我們NTC熱敏電阻，因此我們在這里作一個區分：

一、PTC熱敏電阻

PTC（Positive Temperature Coeff1Cient）是指在某一溫度下電阻急劇增加、具有正溫度系數的熱敏電阻現象或材料，可專門用作溫度傳感器。該材料是以BaTiO3或SrTiO3或PbTiO3為主要成分的燒結體，其中摻入微量的Nb、Ta、Bi、Sb、Y、La等氧化物進行原子價控制而使之半導化，常將這種半導體化的BaTiO3等材料簡稱為半導（體）瓷；同時還添加增大其正電阻溫度系數的Mn、Fe、Cu、Cr的氧化物和起其他作用的添加物，采用一般陶瓷工藝成形、高溫燒結而使鈦酸鉑等及其固溶體半導化，從而得到正溫度的熱敏電阻材料．其溫度系數及居里點溫度隨組分及燒結條件（尤其是冷卻溫度）不同而變化。

鈦酸鋇晶體屬于鈣鈦礦型結構，它是一種鐵電材料，純鈦酸鋇是一種絕緣材料。在鈦酸鋇材料中加入微量稀土元素，進行適當熱處理后，在居里溫度附近，電阻率陡增幾個數量級，產生PTC效應，此效應與BaTiO3晶體的鐵電性及其在居里溫度附近材料的相變有關。鈦酸鋇半導瓷是一種多晶材料，晶粒之間存在著晶粒間接口。該半導瓷當達到某一特定溫度或電壓，晶體粒界就發生變化，從而電阻急劇變化。

鈦酸鋇半導瓷的PTC效 應起因于粒界（晶粒間界）。對于導電電子來說，晶粒間接口相當于一個勢壘。溫度低時，由于鈦酸鋇內電場的作用，導致電子極容易越過勢壘，則電阻值較小。當 溫度升高到居里點溫度（即臨界溫度）附近時，內電場受到破壞，它不能說明導電電子越過勢壘。這相當于勢壘升高，電阻值突然增大，產生PTC效應。鈦酸鋇半導瓷的PTC效應的物理模型有海望表面勢壘模型、丹尼爾斯等人的鋇缺位模型和迭加勢壘模型，它們分別從不同方面對PTC效應作出了合理解釋。

PTC熱敏電阻于1950年出現，隨后1954年出現了以鈦酸鋇為主要材料的PTC熱敏電阻。PTC熱敏電阻在工業上可用作溫度的測量與控制，也用于汽車某部位的溫度檢測與調節，還大量用于民用設備，如控制瞬間開水器的水溫、空調器與冷庫的溫度，利用本身加熱作氣體分析和風速機等方面。

PTC熱敏電阻除用作加熱組件外，同時還能起到“開關”的作用，兼有敏感組件、加熱器和開關三種功能，稱之為“熱敏開關”。 電流通過組件后引起溫度升高，即發熱體的溫度上升，當超過居里點溫度后，電阻增加，從而**電流增加，于是電流的下降導致組件溫度降低，電阻值的減小又使 電路電流增加，組件溫度升高，周而復始，因此具有使溫度保持在特定范圍的功能，又起到開關作用。利用這種阻溫特性做成加熱源，作為加熱組件應用的有暖風 器、電烙鐵、烘衣柜、空調等，還可對電器起到過熱保護作用．

二、NTC熱敏電阻

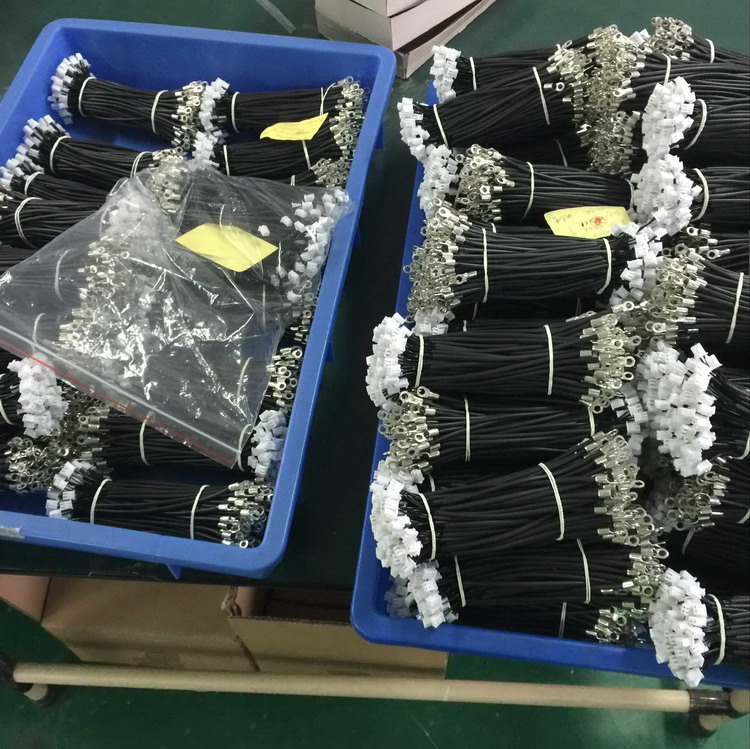

正溫度傳感器 帶線

NTC（Negative Temperature Coeff1Cient）是指隨溫度上升電阻呈指數關系減小、具有負溫度系數的熱敏電阻現象和材料。該材料是利用錳、銅、硅、鈷、鐵、鎳、鋅等兩種或兩種以上的金屬氧化物進行充分混合、成型、燒結等工藝而成的半導體陶瓷，可制成具有負溫度系數（NTC）的熱敏電阻。它的其電阻率和材料常數隨材料成分比例、燒結氣氛、燒結溫度和結構狀態不同而變化。現在還出現了以碳化硅、硒化錫、氮化鉭等為代表的非氧化物系NTC熱敏電阻材料。

NTC熱敏電阻器的發展經歷了漫長的階段。1834年，科學家首次發現了硫化銀有負溫度系數的特性。1930年，科學家發現氧化亞銅-氧化銅也具有負溫度系數的性能，并將之成功地運用在航空儀器的溫度補償電路中。隨后，由于晶體管技術的不斷發展，熱敏電阻器的研究取得重大進展。1960年研制出了NTC熱敏電阻器，廣泛用于測溫、控溫、溫度補償等方面。

它的測量范圍一般為-10～+300℃，也可做到-200～+10℃。

熱敏電阻溫度計的精度可以達到0.1℃，感溫時間可少至10s以下。它不僅適用于糧倉測溫儀，同時也可應用于食品儲存、醫藥衛生、科學種田、海洋、深井、高空、冰川等方面的溫度測量。

簡單來說：

NTC (負溫度系數) 熱敏電阻器的特征是：

·無功耗電阻

·其電阻隨溫度上升而減少

NTC電阻對溫度變化的響應通常是線性的。 當需要連續線性改變電阻與溫度時，例如溫度補償、溫度控制系統和浪涌電流限制，選擇NTC熱敏電阻是比較合適的。

PTC (正溫度系數) 熱敏電阻器的特征是：

·無功耗電阻

·其電阻隨溫度上升而增加

PTC電阻會隨溫度的增加發生輕微變化，直到達到“切換點”，之后電阻值會發生幾個數量級的增加。 PTC通常適用于具有自復位功能的保險絲以及加熱器應用。
