TTL電路是晶體管-晶體管邏輯電路的英文縮寫（Transistor-Transistor-Logic ），TTL電路是數字集成電路的一大門類。它采用雙極型工藝制造，具有高速度低功耗和品種多等特點。

TTL 電路是什么意思

TTL 電路采用雙極型工藝制造，具有高速度和品種多等特點。 從六十年代開發成功第一代產品以來現有以下幾代產品。

第一代 TTL 包括 SN54/74 系列，（其中 54 系列工作溫度為 -55℃～+125℃，74 系列工作溫度為 0℃～+75℃) ，低功耗系列簡稱 lttl，高速系列簡稱 HTTL。

第二代 TTL 包括肖特基箝位系列（STTL)和低功耗肖特基系列（LSTTL）。

第三代為采用等平面工藝制造的先進的 STTL(ASTTL)和先進的低功耗 STTL（ALSTTL）。由于 LSTTL 和 ALSTTL 的電路延時功耗積較小，STTL 和 ASTTL 速度很快，因此獲得了廣泛的應用。

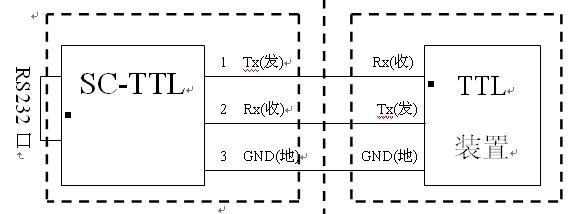

TTL 電路圖

①TTL 集成電路的標準電源電壓為 SV，使用時電源電壓不能高于 5,5 V。不能將電源與地顛倒錯接，RFP8P06E 否則將會因為電流過大而燒毀器件。

②電路的各輸入端不能直接與高于 5.5 V 和低于 -0.5 V 的低電源相連，因為低內阻電源能提供較大的電流，從而導致器件過熱而損壞。

③除三態門和集電極開路的電路外，輸出端不允許并聯使用。

④輸出端不允許與電源和地短接，但可通過電阻與電源相連．以提高輸出電平。

⑤在電源接通時，不要移動或插入集成電路，因為電流的沖擊可能造成芯片損壞。

⑥多余的輸入端最好不要懸空，因為懸空容易受干擾。有時會造成誤碼操作，因此多余輸入端要根據需要處理。例如，與門、與非門的多余輸入端可接到正電源，也可將多余端和使用端并聯使用。不用的或門、或非門的輸入端可直接接地或與使用端并聯使用。觸發器不使用的輸入端也不能懸空，應該根據邏輯功能接入電平，輸入端連線應盡量短，這樣可縮短時序電路中時鐘信號沿傳輸線傳輸的延遲時間。一般不允許觸發器的輸出端直接驅動指示燈、電感負載和長線傳輸，需要時加緩沖器。

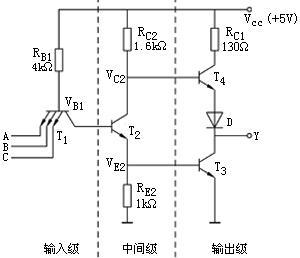

TTL 電路原理

1.TTL 反相器的工作原理

（1）當輸入為高電平，如 vI=3.6V 時，電源 VCC 通過 Rb1 和 T1 的集電結向 T2、T3 提供基極電流，使 T2、T3 飽和，輸出為低電平，vo＝0.2V。此時 VB1=VBC1+VBE2+VBE3=（0.7+0.7+0.7）V=2.1V。顯然，這時 T1 的發射結處于反向偏置，而集電結處于正向偏置。所以 T1 處于發射結和集電結倒置使用的放大狀態。由于 T2 和 T3 飽和，輸出 VC3=0.2V，同時可估算出 VC2 的值：

VC2=VCES2+VB3=（0.2+0.7）V=0.9V。此時，VB4=VC2=0.9V。作用于 T4 的發射結和二極管 D 的串聯支路的電壓為 VC2-VO=（0.9-0.2）V=0.7V，顯然，T4 和 D 均截止，實現了反相器的邏輯關系：輸入為高電平時，輸出為低電平。

（2）當輸入為低電平，vI=0.2V 時，T1 的發射結導通，其基極電壓等于輸入低電壓加上發射結正向壓降，即 VB1=（0.2+0.7）V=0.9V。此時 VB1 作用于 T1 的集點結和 T2、T3 的發射結上，所以 T2、T3 都截止，輸出為高電平。由于 T2 截止，VCC 通過 RC2 向 T4 提供基極電流，致使 T4 和 D 導通，其電流流入負載。輸出電壓為 vO≈VCC-VBE4-VD=（5-0.7-0.7）V=3.6V 顯然：輸入為低電平時，輸出為高電平。

2. 采用輸入級以提高工作速度

當 TTL 反相器輸入電壓由高（3.6V）變低（0.2V）的瞬間，VB1＝（0.2+0.7）V＝0.9V。但由于 T2、T3 原來是飽和的，它們的基區存儲電荷還來不及消散，在此瞬間，T2、T3 的發射結仍處于正向偏置，T1 的集電極電壓為 VC1=VBE2+VBE3=（0.7+0.7）V=1.4V。此時，T1 的集電結為反向偏置，因輸入為低電平時，T1 的發射結為正向偏置，于是 T1 工作在放大區，這時產生基極電流 iB1，其射極電流β1iB1 流入低電平的輸入端。集電極電流 iC2≈β1iB1 的方向是從 T2 的基極流向 T1 的集電極，它很快地從 T2 的基區抽走多余的存儲電荷，使 T2 迅速地脫離飽和而進入截止狀態。T2 的迅速截止導致 T4 立刻導通，相當于 T3 的負載是個很小的電阻，使 T3 的集電極電流加大，多余的存儲電荷迅速從集電極消散而達到截止，從而加速了狀態轉換。

3. 采用推拉式輸出級以提高開關速度和帶負載能力

采用了由 T3、T4 組成推拉式輸出級。其中 T4 組成電壓跟隨器，T3 為共射極電路，作為 T4 的射極負載。這種輸出級的優點是，既能提高開關速度，又能提高帶負載能力。
