認識色環電阻
色環電阻識別方法是指電阻上面用了四道色環或者五道色環或者六道色環來表示電阻值 。可以從任意角度一次性的讀取代表電阻值的顏色信息。
##巧判斷色環的前后
實踐中發現，有些色環電阻的排列順序不甚分明，往往容易讀錯，在識別時，可運用如下技巧加以判斷：
技巧1：先找標志誤差的色環，從而排定色環順序。最常用的表示電阻誤差的顏色是：金、銀、棕， 尤其是金環和銀環，一般絕少用做電阻色環的第一環，所以在電阻上只要有金環和銀環，就可以基本認定這是色環電阻的最末一環。
技巧2：棕色環是否是誤差標志的判別。棕色環既常用做誤差環，又常作為有效數字環，且常常在第一環和最末一環中同時出現，使人很難識別誰是第一環。在實踐中，可以按照色環之間的間隔加以判別：比如對于一個五道色環的電阻而言，第五環和第四環之間的間隔比第一環和第二環之間的間隔要寬一些，據此可判定色環的排列順序。
技巧3：在僅靠色環間距還無法判定色環順序的情況下，還可以利用電阻的生產序列值來加以判別。比如有一個電阻的色環讀序是：棕、黑、黑、黃、棕，其值為：100×10000=1MΩ誤差為1%，屬于正常的電阻系列值，若是反順序讀：棕、黃、黑、黑、棕，其值為140×1Ω=140Ω，誤差為1%。顯然按照后一種排序所讀出的電阻值，在電阻的生產系列中是沒有的，故后一種色環順序是不對的。
##如何讀數
在早期，一般當電阻的表面不足以用數字表示法時，就會用色環標示法來表示電阻的阻值、公差、規格。 主要分兩部分。
第一部分：靠近電阻前端的一組是用來表示阻值。
兩位有效數的電阻值，用前三個色環來代表其阻值，如：39Ω，39KΩ，39MΩ。
三位有效數的電阻值，用前四個色環來代表其阻值，如：69.8Ω，698Ω，69.8KΩ，一般用于精
密電阻的表示。
第二部分：靠近電阻后端的一條色環用來代表公差精度。
第一部分的每一條色環都是等距，自成一組，容易和第二部分的色環區分。

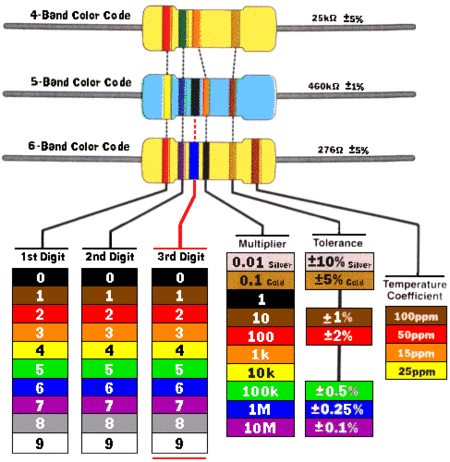

##三色、四色、五色色環電阻如何讀取
三色環電阻
第一色環是十位數，第二色環是個位數，第三色環代表倍率。用前三個色環來代表其阻值，如：39Ω，39KΩ，39MΩ。
四色環電阻
四個色環電阻的識別：第一、二環分別代表兩位有效數的阻值；第三環代表倍率；第四環代表誤差。
例子：
棕 紅 紅 金
其阻值為12×10^2=1.2kΩ 誤差為±5%
誤差表示電阻數值，在標準值1200上下波動（5%×1200）都表示此電阻是可以接受的，即在1140-1260之間都是好的電阻。
帶有四個色環的其中第一、二環分別代表阻值的前兩位數；第三環代表倍率；第四環代表誤差。快速識別的關鍵在于根據第三環的顏色把阻值確定在某一數量級范圍內，例如是幾點幾K、還是幾十幾K的，再將前兩環讀出的數"代"進去，這樣就可很快讀出數來。
五色環電阻
五個色環電阻的識別：第一、二、三環分別代表三位有效數的阻值；第四環代表倍率；第五環代表誤差。 如果第五條色環為黑色，一般用來表示為繞線電阻器，第五條色環如為白色，一般用來表示為保險絲電阻器。如果電阻體只有中間一條黑色的色環，則代表此電阻為零歐姆電阻。
例：紅 紅 黑 棕 金
其電阻為 220×10^1=2.2KΩ 誤差為±5%
第一色環是百位數，第二色環是十位數，
第三色環是個位數，第四色環是應乘顏色次冪，
第五色環是誤差率。
