簡介：顧名思義，運放全橋整流電路就是利用運算放大器和相關器件組成能夠?qū)⒔涣餍盘?hào)全波整流的電路；

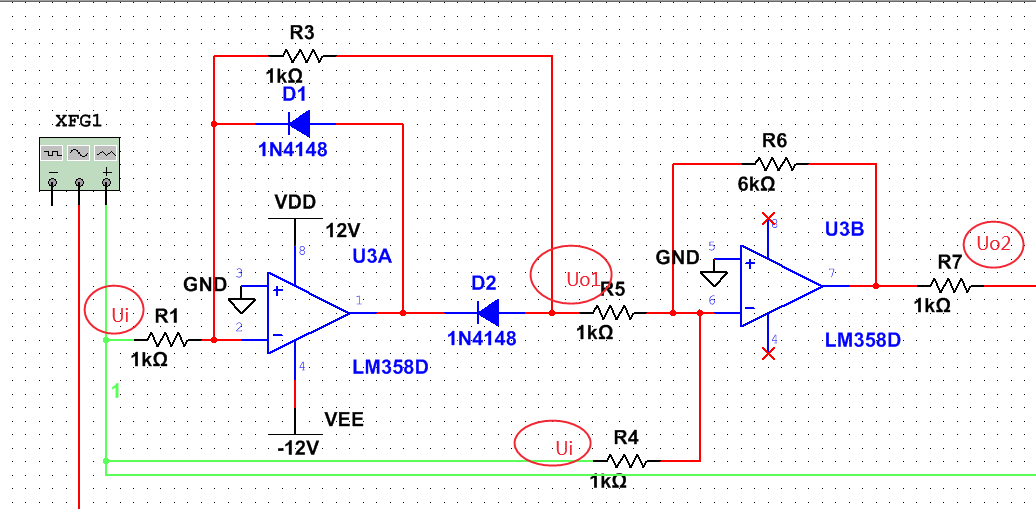

一．全波整流電路組成（運放雙電源供電）
假設R3=R1
輸入U(xiǎn)i為正電壓時，D1不導通，運放1端輸出負電壓，故電壓從R1→R3→D2，構成反向放大電路，此時運放1端輸出Uo1=-Ui*（R3/R1）=-Ui;
Ui輸入為負電壓時，D1導通，運放1端輸出為正電壓，故D2不導通，又根據運放輸入端近似短路，故運放2端電壓為0V，Uo1=0V；
由以上分析可得，當輸入電壓為交流信號電壓時，此電路只對輸入電壓中正電壓有作用，負電壓被運放鉗位到0V；
那么在后面再加一級運放電路進行對輸入端負電壓進行處理
下圖是表示輸入正負1V的交流信號Ui,對應第二級運放7端輸出的電壓，計算過程
分為兩部分，一部分是Uo1作為U3B運放輸入的一部分，另一部分是通過R4過來的Ui電壓，由此U3B組成了兩個不同信號的放大電路；
當Ui為正向電壓u時，第一部分放大，Uo1為-u，此時Uo2暫為-（-u*（R6/R5））=6u。
第二部分放大，U3B的6端Ui為u，那么Uo2暫為-u*(R6/R4)=-6u;
綜合第一第二部分放大疊加，可得當Ui為正向電壓時，Uo2輸出為0V；
當Ui為負向電壓時，第一部分放大，Uo1為0V，此時Uo2暫為0V。第二部分放大，U3B的6端Ui為-u，那么Uo2暫為-u*（R6/R4）=-6u。
綜合第一第二部分放大疊加，可得當Ui為負向電壓時，Uo2輸出為-6u；

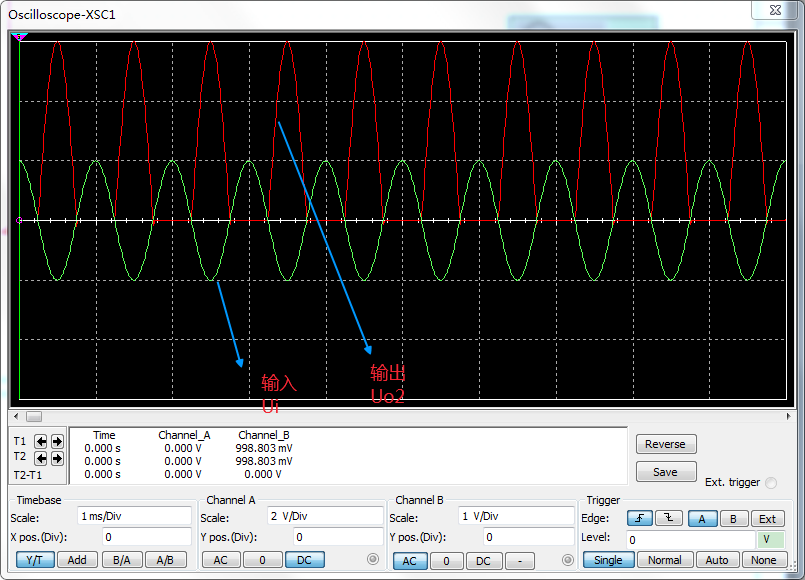

通過仿真示波器可以看出理論分析符合實際效果。
通過以上實驗，我們需要想辦法將輸入U(xiǎn)i中的正電壓也可以通過運放電路進行正向電壓整流放大，那么我們單獨分析Ui為正向電壓時的情況，由以上實驗分析得出的
當Uo1為-u，此時Uo2暫為-（-u*（R6/R5））=6u。 （1）
U3B的6端Ui為u，Uo2暫為-u*(R6/R4)=-6u。 （2）
可以看出，只要（1）中的Uo2大于（2）中的Uo2，就可以實現對Ui的正電壓進行放大，也就是讓（1）中對信號的放大倍數大于（2）中的放大倍數即可；
接下來我們做實驗，將R5換成500歐，則（1）的放大倍數為R6/R5=12。

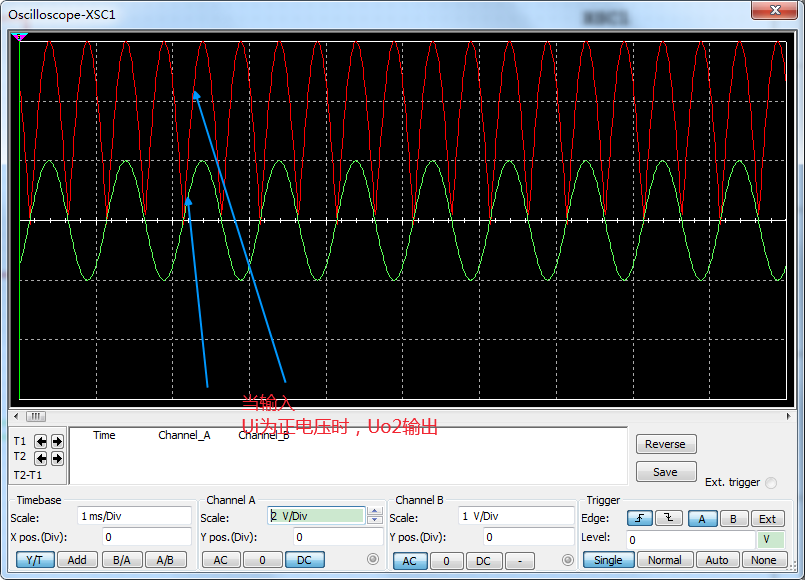

來看仿真效果圖：
由圖中可以看出，當Ui輸入為正電壓u時，Uo2輸出為6u，和我們理論分析的結論相符，到此關于運放全波整流的電路簡單分析結束。
