在我們所用的電子電路中，不外分幾種，分別為電源電路、放大電路、振蕩電路、數字邏輯電路、數字信號處理電路等。在這些電路中，又數放大電路應用最多，穿插在其它電路中。所以放大電路可以說是學習電子技術必須要掌握的內容。
放大電路計算的技巧（舉例說明）
放大電路的核心元件是三極管，所以要對三極管要有一定的了解。用三極管構成的放大電路的種類較多，我們用常用的幾種來解說一下（如圖1)。

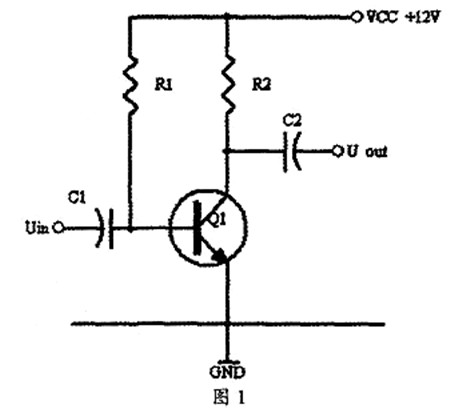

圖1是一共射的基本放大電路
一般我們對放大路要掌握些什么內容？
(1)分析電路中各元件的作用；
(2)理解放大電路的放大原理；
(3)能分析計算電路的靜態工作點；
(4)理解靜態工作點的設置目的和方法。
以上四項中，最后一項較為重要，卻是較少解說得通透的一項。
圖1中，C1 ,C2 為耦合電容，耦合就是起信號的傳遞作用，電容器能將信號從前級耦合到后級，是因為電容兩端的電壓不能突變，在輸入端輸入交流信號后，因兩端的電壓不能突變，輸出端的電壓會跟隨輸入端輸入的交流信號一起變化，從而將信號信號從輸入端耦合到輸出端。但有一點要說明的是，電容兩端的電壓不能突變，但不是不能變。
R1 、R2 為三極管 Q1的直流偏置電阻 ，什么叫直流偏置？簡單來說，做工要吃飯。要求三極管工作，必先要提供一定的工作條件，電子元件一定是要求有電能供應的了，否則就不叫電路了。
在電路的工作要求中，第一條件是要求要穩定。所以，電源一定要是直流電源，所以叫直流偏置。為什么是通過電阻來供電？電阻就象是供水系統中的水龍頭，用調節電流大小的。所以，三極管的三種工作狀態：＂載止、飽和、放大”就由直流偏置 決定，在圖1中，也就是由 R1 、R2來決定了。
首先，我們要知道如何判別三極管的三種工作狀態，簡單來說，判別工作于何種工作狀態可以根據 Uce 的大小來判別，Uce 接近于電源電壓VCC,則三極管就工作于載止狀態，載止狀態就是說三極管基本上不工作，le 電流較?。ù蠹s為零），所以 R2由于沒有電流流過，電壓接近0V,所以 Uce 就接近于電源電壓VCC。
若 Uce 接近于0V, 則三極管工作于飽和狀態，何謂飽和狀態？就是說，lc電流達到了最大值，就算 lb 增大，它也不能再增大了。
以上兩種狀態我們一般稱為開關狀態，除這兩種外，第三種狀態就是放大狀態，一般測 Uce 接近于電源電壓的一半。若測Uce 偏向VCC, 則三極管趨向于載止狀態，若測Uce 偏向0V, 則三極管趨向于飽和狀態。教學上，一般以放大狀態來解說三極管電路的。
理解靜態工作點的設置目的和方法
放大電路，就是將輸入信號放大后輸出，(一般有電壓放大，電流放大和功率放大幾種，這個不在這討論內)。
先說我們要放大的信號，以正弦交流信號為例說。在分析過程中，可以只考慮到信號大小變化是有正有負，其它不說。上面提到在圖1放大電路電路中，靜態工作點的設置為Uce接近于電源電壓的一半，為什么?
這是為了使信號正負能有對稱的變化空間，在沒有信號輸入的時候，即信號輸入為0，假設Uce為電源電壓的一半，我們當它為一水平線，作為一個參考點。
當輸入信號增大時，則Ib增大，Ic電流增大，則電阻R2的電壓U2=Ic x R2會隨之增大，Uce=VCC-U2，會變小。U2最大理論上能達到等于VCC，則Uce最小會達到0V，這是說，在輸入信增加時，Uce最大變化是從1／2的VCC變化到0V。
同理 ，當輸入信號減小時，則 lb 減小，lc 電流減小，則電阻 R2 的電壓 U2=lc x R2 會隨之減小，Uce=VCC- U2, 會變大。在輸入信減小時， Uce最大變化是從1/2 的VCC變化到 VCC。
這樣，在輸入信號一定范圍內發生正負變化時， Uce 以 1/2VCC 為準的話就有一個對稱的正負變化范圍 ， 所以一般圖1靜態工作點的設置為Uce接近于電源電壓的一半。
要把 Uce設計成接近于電源電壓的一半， 這是我們的目的，但如何才能把Uce設計成接近于電源電壓的一半？
這里要先知道幾個東西 ，第一個是 我們常說的lc、lb, 它們是三極管的集電極電流和基極電流，它們有一個關系是Ic=β x Ib, lc、lb 是多大才合適？這個問題比較難答，因為牽涉的東西比較的多，但一般來說，對于小功率管，一般 設 lc在零點幾毫安到幾亳安，中功率管則在幾亳安到幾十毫安，大功率管則在幾十毫安到幾安。
在圖1中，設lc為2mA, 則電阻 R2 的阻值就可以由R=U/I來計算，VCC為 12V, 則 1/2VCC 為 6V, R2 的阻值為6V/2mA, 為 3kΩ， lc 設定為2毫安 ，則 lb 可由 lb= lc/β 推出，關健是 β的取值了，β一般理論取值100 , 則 lb =2mA/100=20uA, 則 R1 =(VCC -0.7V)/Ib =11.3V/20uA =56.5kΩ,但實際上，小功率管的β值 遠不止100, 在 150 到 400 之間，或者更高，所以若按上面計算來做，電路是有可能處于飽和狀態的。

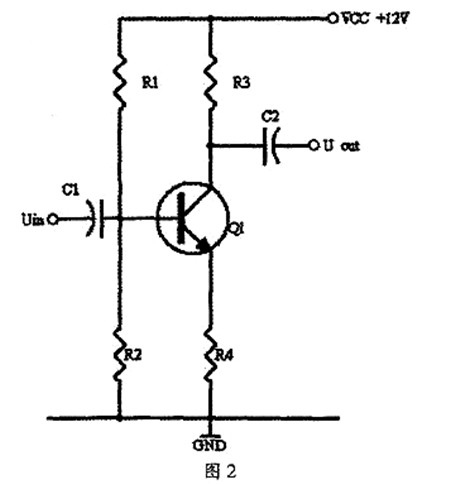

所以有時我們不明白，計算沒錯，但實際不能用，這是因為教學上還少了一點實際的指導，指出理論與實際的差別。這種電路受β值的影響大，每個人計算一樣時，但做出來的結果不一定相同。也就是說，這種電路的穩定性差，實際應用較少。但如果改為圖 2的分壓式偏置電路，電路的分析計算和實際電路測量較為接近。
在圖2的分壓式偏置電路中，同樣的 我們假設 Ic 為 2mA, Uce 設計成 l /2VCC為 6V。則 RI 、R2、R3、R4 該如何取值呢？
計算公式如下：
因為 Uce 設計成 1/2VCC為6V，則Icx(R3+R4)=6V；Ic≈Ie?？梢运愠鯮3+R4=3kΩ，這樣，R3、R4各是多少?
一般R4取100Ω，R3為2.9kΩ，實際上，R3我們一般直取2.7kΩ，因為E24系列電阻中沒有2.9kΩ，取值2.7kΩ與2.9kΩ沒什么大的區別。
因為R2兩端的電壓等于Ube+UR4，即0.7V+100Ωx2mA=0.9V，我們設Ic為2mA，β一般理論取值100，則Ib=2mA/100=20?A，這里有一個電流要估算的，就是流過R1的電流了，一般取值為Ib的10倍左右，取IR為1200uA。
則R1=11.1V／200uA≈ 56kΩ，R2=0.9V/(200-20)uA=5kΩ；考慮到實際上的β值可能遠大于100，所以R2的實際取值為4.7kΩ。這樣，R1、R2、R3、R4的取值分別為56kΩ，4.7kΩ，2.7kΩ，100Ω，Uce為6.4V。
在上面的分析計算中，多次提出假設什么的，這在實際應用中是必要的，很多時候需要一個參考值來給我們計算，但往往卻沒有，這里面一是我們對各種器件不熟悉，二是忘記了一件事，我們自己才是用電路的人，一些數據可以自己設定，這樣可以少走彎路。
