死區時間計算方式詳解
配置PWM互補輸出的死區時間，本質上就是在配置TIM1高級控制定時器的剎車和死區寄存器（TIMx_BDTR）中的DTG[7:0]（死區發生器設置）部分。

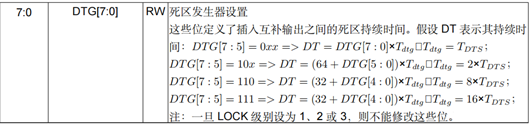

在WB32參考手冊中找到該部分：
先介紹一下公式中的各個變量代表的含義：
1）DT：死區持續時間（DT=步長值×步長時間）。
2）T-DTS：系統時鐘周期時長。
例：WB32F103CBT6的系統時鐘頻率為72M，則T-DTS = 1/72M = 13.89ns
3）Tdtg：步長時間，等于系統時鐘周期時長乘以倍數，這個值用于計算最終死區時間。
4）DTG[7 : 5] = 0xx，DTG[7 : 5] = 10x，DTG[7 : 5] = 110，DTG[7 : 5] = 111。這四個部分分別對應四種死區時間計算方式。
可以簡單理解為將DTG[7 : 0]這8位分為兩部分，一部分決定步長值（二進制），另一部分決定與步長時間相乘的系數。

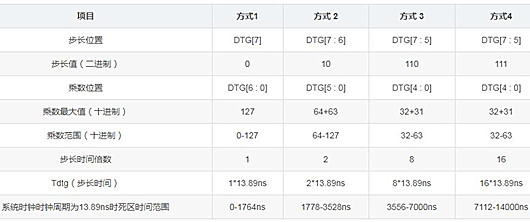

仔細閱讀死區時間計算表：
請注意：
DTG[7 : 5] = 0xx和DTG[7 : 5] = 10x中是含有x的，x部分并不參與決定步長值，但含x部分可和DTG剩余部分一起決定與步長值相乘的系數部分。
結合圖11-1中公式，當DTG[7 : 5] = 10x時，其步長值（二進制）為10，步長時間Tdtg等于系統時鐘周期時長的兩倍，對應計算公式DT = (64 + DTG[5 : 0])×Tdtg，Tdtg = 2×T-DTS。
DTG[5 : 0]的取值范圍為“00 0000（二進制）”到“11 1111（二進制）”，換算成十進制，則DTG[5 : 0]可取值范圍為“0-63”。
即時鐘頻率72M，DTG[7 : 5] = 10x時：
最小死區時間DT=（64+0）Tdtg=64（2T-DTS）=64213.89=1778ns
最大死區時間DT=（64+63）Tdtg=127（2T-DTS）=127213.89=3528ns
死區時間結構體成員參數值計算
上述過程講解了死區時間的計算方法，但我們在代碼編寫時該如何傳值呢？
例如現在需要2us（2000ns）的死區時間，依據上述表格應選方式3計算：2000 = （64+DTG[5 : 0]) Tdtg = (64+x) * 2 13.89 ns
解出DTG[5 : 0]為8，換算為二進制“0b1000”。
則DTG[7 : 0]=0b10001000=0x88
