MOS管的工作狀態一共有兩種：增強型和耗盡型兩類又有N溝道和P溝道之分。

MOS管是金屬、氧化物、半導體(semiconductor)場效應晶體管，或者稱是金屬—絕緣體(insulator)、半導體。MOS管的source和drain是可以對調的，他們都是在P型backgate中形成的N型區。在多數情況下，這個兩個區是一樣的，即使兩端對調也不會影響器件的性能。這樣的器件被認為是對稱的。

如何判斷mos管工作狀態-N溝道增強型MOS場效應管

1. VGS對ID及溝道的控制作用

① VGS=0 的情況

從圖1(a)可以看出，增強型MOS管的漏極D和源極S之間有兩個背靠背的PN結。當柵——源電壓VGS=0時，即使加上漏——源電壓VDS，而且不論VDS的極性如何，總有一個PN結處于反偏狀態，漏——源極間沒有導電溝道，所以這時漏極電流ID≈0。

② VGS>0 的情況

若VGS＞0，則柵極和襯底之間的SiO2絕緣層中便產生一個電場。電場方向垂直于半導體表面的由柵極指向襯底的電場。這個電場能排斥空穴而吸引電子。

排斥空穴：使柵極附近的P型襯底中的空穴被排斥，剩下不能移動的受主離子(負離子)，形成耗盡層。吸引電子：將 P型襯底中的電子（少子）被吸引到襯底表面。

2. 導電溝道的形成：

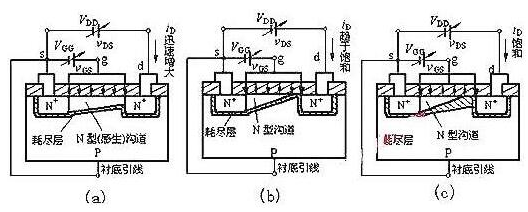

當VGS數值較小，吸引電子的能力不強時，漏——源極之間仍無導電溝道出現，如圖1(b)所示。VGS增加時，吸引到P襯底表面層的電子就增多，當VGS達到某一數值時，這些電子在柵極附近的P襯底表面便形成一個N型薄層，且與兩個N+區相連通，在漏——源極間形成N型導電溝道，其導電類型與P襯底相反，故又稱為反型層，如圖1(c)所示。VGS越大，作用于半導體表面的電場就越強，吸引到P襯底表面的電子就越多，導電溝道越厚，溝道電阻越小。

開始形成溝道時的柵——源極電壓稱為開啟電壓，用VT表示。

上面討論的N溝道MOS管在VGS＜VT時，不能形成導電溝道，管子處于截止?fàn)顟B(tài)。只有當VGS≥VT時，才有溝道形成。這種必須在VGS≥VT時才能形成導電溝道的MOS管稱為增強型MOS管。溝道形成以后，在漏——源極間加上正向電壓VDS，就有漏極電流產生。

VDS對ID的影響

如圖所示，當VGS>VT且為一確定值時，漏——源電壓VDS對導電溝道及電流ID的影響與結型場效應管相似。

漏極電流ID沿溝道產生的電壓降使溝道內各點與柵極間的電壓不再相等，靠近源極一端的電壓最大，這里溝道最厚，而漏極一端電壓最小，其值為VGD=VGS－VDS，因而這里溝道最薄。但當VDS較小（VDS）

隨著VDS的增大，靠近漏極的溝道越來越薄，當VDS增加到使VGD=VGS－VDS=VT(或VDS=VGS－VT)時，溝道在漏極一端出現預夾斷，如圖2(b)所示。再繼續增大VDS，夾斷點將向源極方向移動，如圖2(c)所示。由于VDS的增加部分幾乎全部降落在夾斷區，故ID幾乎不隨VDS增大而增加，管子進入飽和區，ID幾乎僅由VGS決定。

如何判斷mos管工作狀態-N溝道增強型MOS場效應管

（1）結構：N溝道耗盡型MOS管與N溝道增強型MOS管基本相似。

（2）區別：耗盡型MOS管在VGS=0時，漏——源極間已有導電溝道產生，而增強型MOS管要在VGS≥VT時才出現導電溝道。

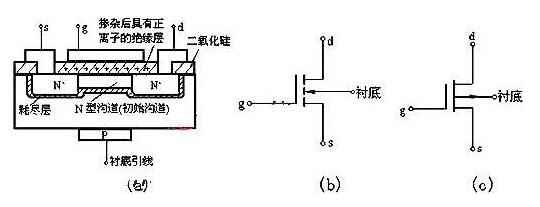

（3）原因：制造N溝道耗盡型MOS管時，在SiO2絕緣層中摻入了大量的堿金屬正離子Na+或K+(制造P溝道耗盡型MOS管時摻入負離子)，如圖1(a)所示，因此即使VGS=0時，在這些正離子產生的電場作用下，漏——源極間的P型襯底表面也能感應生成N溝道(稱為初始溝道)，只要加上正向電壓VDS，就有電流ID。



如果加上正的VGS，柵極與N溝道間的電場將在溝道中吸引來更多的電子，溝道加寬，溝道電阻變小，ID增大。反之VGS為負時，溝道中感應的電子減少，溝道變窄，溝道電阻變大，ID減小。當VGS負向增加到某一數值時，導電溝道消失，ID趨于零，管子截止，故稱為耗盡型。溝道消失時的柵－源電壓稱為夾斷電壓，仍用VP表示。與N溝道結型場效應管相同，N溝道耗盡型MOS管的夾斷電壓VP也為負值，但是，前者只能在VGS<0的情況下工作。而后者在VGS=0，VGS>0。

N溝道增強型MOS管MOS管曲線和電流方程

輸出特性曲線

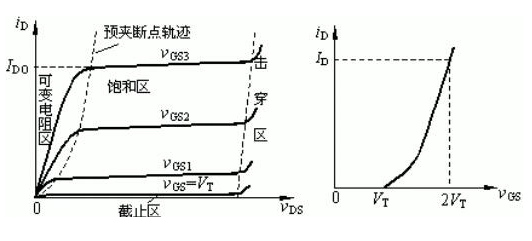

N溝道增強型MOS管的輸出特性曲線如圖1(a)所示。與結型場效應管一樣,其輸出特性曲線也可分為可變電阻區、飽和區、截止區和擊穿區幾部分。轉移特性曲線

轉移特性曲線如圖1(b)所示,由于場效應管作放大器件使用時是工作在飽和區(恒流區),此時iD幾乎不隨vDS而變化,即不同的vDS所對應的轉移特性曲線幾乎是重合的,所以可用VDS大于某一數值(VDS＞VGS-VT)后的一條轉移特性曲線代替飽和區的所有轉移特性曲線.?ID與VGS的近似關系。

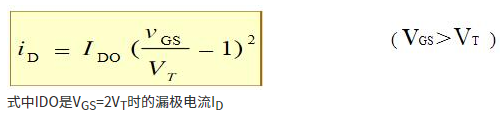

與結型場效應管相類似。在飽和區內,ID與VGS的近似關系式為:

P溝道耗盡型MOS管

P溝道MOSFET的工作原理與N溝道MOSFET完全相同，只不過導電的載流子不同，供電電壓極性不同而已。這如同雙極型三極管有NPN型和PNP型一樣。
