IGBT（絕緣柵雙極型晶體管）的結構由P區、N+區和N區組成，其特點如下：
P區（P型襯底）：P區是IGBT的主要支撐結構，也稱為襯底。它由P型材料構成，具有較高的摻雜濃度，通常為主摻雜。P區的作用是提供結電容和承受開關功率的能力。
N+區和N區（N型區）：N+區和N區是IGBT的導電區域。N+區是指高度摻雜的N型材料區域，用于形成觸發電極和減小電極接觸電阻。N區是指較低摻雜濃度的N型材料區域，作為主通道和功率電流控制的區域。
絕緣層：絕緣層位于IGBT的N區表面，通常使用氧化硅（SiO2）等絕緣材料，用于隔離控制電極（柵極）與功率電極（P區和N+區）。
柵極：柵極是控制IGBT的導電和關斷的部分。它由金屬材料（通常是鋁或鉬）制成，被覆蓋在絕緣層上。柵極通過控制電壓信號來調節IGBT的導電性，實現對功率電流的調控。
二極管：IGBT內部一般還集成了反并二極管，用于承受開關過程中電感元件的反向電壓。
IGBT的結構組成特點包括具有柵極控制、P型襯底、高摻雜的N+區和較低摻雜的N區、絕緣層以及反并二極管等部分。這些特點使得IGBT能夠同時結合了晶體管和MOSFET的優點，適用于高功率和高壓的應用場景。
IGBT的結構和工作原理
三端器件：柵極G、集電極C和發射極E

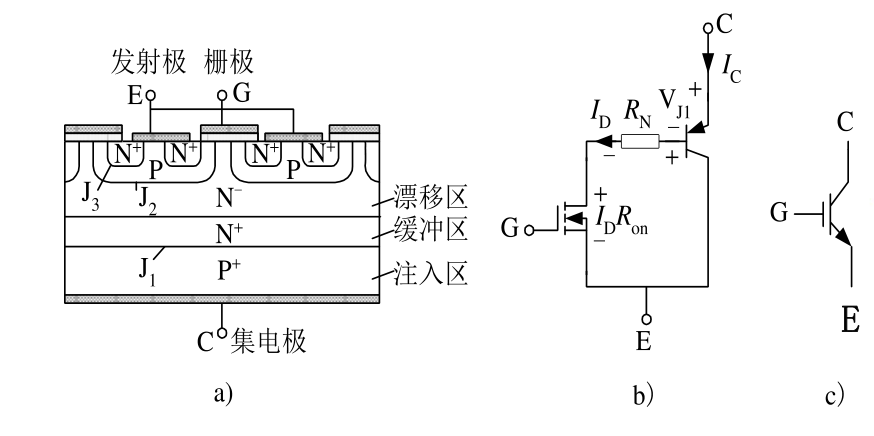

圖1-22a—N溝道MOSFET與GTR組合—N溝道IGBT （N-IGBT） ;
IGBT比MOSFET多一層P+注入區，形成了一個大面積的P+N結J1，
IGBT導通時，由P+注入區向N基區發射少子，從而對漂移區電導率進行調制，使得IGBT具有很強的通流能力;
簡化等效電路表明，IGBT是GTR與MOSFET組成的達林頓結構，一個由MOSFET驅動的厚基區PNP晶體管;
R為晶體管基區內的調制電阻。
igbt和mos管的區別
IGBT（絕緣柵雙極型晶體管）和MOS管（金屬氧化物半導體場效應管）是兩種常見且重要的功率半導體器件，它們在結構、工作原理和特性等方面有一些區別。
1. 構造和工作原理：IGBT是一種雙極型器件，結合了晶體管和MOSFET的特點。它由P區、N+區和N區組成，類似于晶體管的三極結構。MOS管是一種場效應管，由金屬柵極、絕緣氧化物層和半導體襯底（N或P型）組成。
2. 導通機制：IGBT的導電機制結合了雙極型晶體管和MOSFET的導電機制。它通過在基區注入和控制大量載流子來實現導電。MOS管的導電主要依靠電壓作用在柵極上形成溝道，調控溝道中電子或空穴的流動來實現導電。
3. 開關速度：IGBT的開關速度相對較慢。由于電子注入和排除基區的時間較長，導致開關時間較長，不適合高頻開關應用。而MOS管的開關速度相對較快，由于電容效應影響較小，適合高頻開關應用。
4. 損耗：IGBT的開關損耗較大，導通時存在一定的導通壓降和開關時間，因此在頻繁開關的應用中產生較大的損耗。而MOS管的開關損耗相對較小，開關速度快，功耗較低。
5. 驅動電壓：IGBT需要較高的驅動電壓，通常在10V至20V之間。而MOS管只需要較低的驅動電壓，通常在5V以下。
6. 抗干擾能力：IGBT相對較強，對電磁干擾和噪聲具有較好的抵抗能力。而MOS管相對較弱，容易受到電磁干擾和噪聲的影響。
IGBT和MOS管各具特點，適用于不同的應用場景。IGBT適合于高功率應用，如工業電力變換、電機驅動等。MOS管適用于低功率應用，如移動設備、計算機電源等。選擇適合的器件應根據具體應用需求和性能要求來決定。
