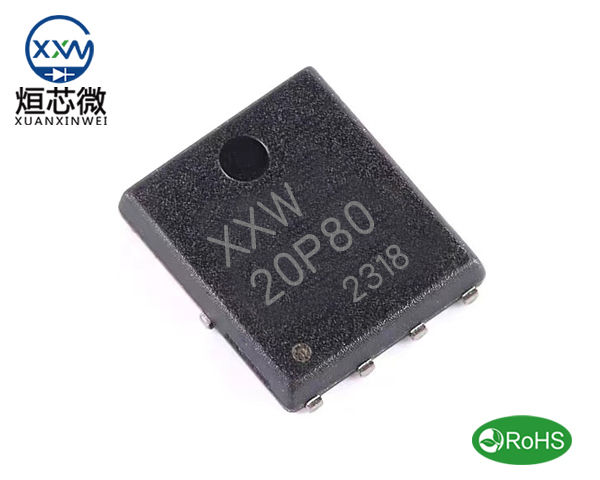

20P80場效應管,20P80參數 85A 18V P溝道 DFN5×6 中文資料
20P80場效應管參數,20P80規格書,20P80引腳圖,20P80中文資料pdf代替
20P80場效應管參數,20P80規格書,20P80引腳圖,20P80中文資料pdf代替
20P80 PDFN5×6-8L封裝參數：點擊查看
20P80場效應管參數具體如下：
封裝類型：PDFN5×6-8L
極性：PNP
極性：PNP
漏極電流：-85A
功率耗散：41.67W
反向傳輸電容Crss：1267pF
柵極源極擊穿電壓：±20V
擊穿電壓：-18V
存儲溫度：-55℃~+150℃
引腳數：8Pin
導通電阻ID=-20A,VGS=-4.5V：Typ 2.4mΩ Max 3.2mΩ
導通電阻ID=-20A,VGS=-2.5V：Typ 3.3mΩ Max 4.5mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
20P80場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，20P80廣泛應用于以下領域：
電源管理：20P80可用于電源管理，如電源轉換和電池保護。
高保真放大器：在音頻放大器中，20P80可以提供高保真的音質放大。
電機驅動：適用于低電壓、大電流的小型伺服電機控制或功率MOSFET門驅動器。
邏輯電路：20P80可用于實現數字邏輯功能，如與、或、非等邏輯門。
負載驅動：20P80可用于驅動大功率負載，如繼電器、LED等。
三、PDFN5x6-8L封裝特點
20P80采用PDFN5x6-8L封裝，這是一種塑料封裝，具有以下特點：
緊湊型封裝設計：PDFN5x6-8L封裝極大優化了占位面積和重量，適合空間受限的應用。
極低的封裝厚度：PDFN5x6-8L封裝的厚度低，有助于提高電路板的堆疊效率。
Clip銅夾封裝技術：散熱性能優異，有助于高功率應用中的熱管理。
降低封裝阻抗及感抗：PDFN5x6-8L封裝大大減少了封裝阻抗和感抗，提高了器件的性能。
可靠性高，可焊性好：PDFN5x6-8L封裝的應用領域廣泛，符合RoHS標準，環保且可靠
20P80場效應管PDF5×6-8L封裝尺寸：
