防反接用哪款型號二極管的合適
在電子電路中，防反接二極管扮演著至關重要的角色。它是一種用于防止電流反向流動的電子元件，能夠在電流方向錯誤時阻止電流流動，從而保護電路免受損害。選擇合適的防反接二極管對于確保電路的安全和穩定運行至關重要。本文將詳細介紹防反接二極管的工作原理、特性、型號選擇、應用場景以及安裝使用注意事項。
在電子電路中，防反接二極管扮演著至關重要的角色。它是一種用于防止電流反向流動的電子元件，能夠在電流方向錯誤時阻止電流流動，從而保護電路免受損害。選擇合適的防反接二極管對于確保電路的安全和穩定運行至關重要。本文將詳細介紹防反接二極管的工作原理、特性、型號選擇、應用場景以及安裝使用注意事項。
一、防反接二極管的工作原理
防反接二極管是一種半導體器件，其內部結構由 P 型半導體和 N 型半導體組成。當正向電壓施加在二極管上時，P 型半導體和 N 型半導體之間形成一個 PN 結，允許電流通過。而當反向電壓施加在二極管上時，PN 結處于反向偏置狀態，電流無法通過，從而實現防反接功能。這種特性使得防反接二極管能夠在電路中有效地防止電流反向流動，保護電路元件不受損壞。
二、防反接二極管的特性
選擇合適的防反接二極管需要考慮以下幾個關鍵特性：
（一）最大正向電流（IF）
最大正向電流是指二極管在正向偏置狀態下能夠承受的最大電流。在選擇防反接二極管時，應確保其最大正向電流大于電路中的最大工作電流，以防止二極管因過流而損壞。例如，在設計一個最大工作電流為 2A 的電路時，應選擇最大正向電流大于 2A 的二極管。
（二）反向電壓（VR）
反向電壓是指二極管在反向偏置狀態下能夠承受的最大電壓。選擇防反接二極管時，應確保其反向電壓大于電路中的反向電壓，以避免二極管在反向電壓下擊穿。例如，在一個反向電壓為 300V 的電路中，應選擇反向電壓大于 300V 的二極管。
（三）正向壓降（VF）
正向壓降是指二極管在正向偏置狀態下的電壓降。選擇防反接二極管時，應考慮其正向壓降對電路的影響。較低的正向壓降可以減少電路的能耗，提高電路的效率。例如，在一個對能耗要求較高的電路中，應選擇正向壓降低的二極管。
（四）反向恢復時間（Trr）
反向恢復時間是指二極管從反向偏置狀態恢復到正向偏置狀態所需的時間。選擇防反接二極管時，應考慮其反向恢復時間對電路的影響。較短的反向恢復時間可以提高電路的開關速度，適用于高頻電路。例如，在一個高頻開關電路中，應選擇反向恢復時間短的二極管。
（五）工作溫度范圍
工作溫度范圍是指二極管能夠正常工作的最低和最高溫度。選擇防反接二極管時，應確保其工作溫度范圍滿足電路的使用環境。例如，在一個工作溫度范圍為 -40℃至 85℃的電路中，應選擇工作溫度范圍覆蓋該范圍的二極管。
三、防反接二極管的型號選擇
市場上有多種型號的防反接二極管可供選擇，以下是一些常見的型號：
（一）1N4001/1N4002/1N4003/1N4004/1N4005/1N4006/1N4007
這些型號的二極管具有不同的最大正向電流和反向電壓，適用于不同的應用場景。例如，1N4007 的最大正向電流為 1A，反向電壓為 1000V，適用于需要較高反向電壓的電路。這些二極管具有良好的耐壓性和可靠性，廣泛應用于電源電路、電池充電電路等。
（二）MUR460
MUR460 是一種高速開關二極管，具有較低的正向壓降和較快的反向恢復時間，適用于高速開關電路。其最大正向電流為 4A，反向電壓為 600V，能夠在高頻電路中提供高效的開關性能。MUR460 的快速開關特性使其在電機驅動電路、通信電路等高頻應用中表現出色。
（三）UF400X 系列
UF400X 系列二極管具有較高的最大正向電流和反向電壓，適用于高功率電路。例如，UF4007 的最大正向電流為 1A，反向電壓為 1000V，能夠在高功率電路中提供可靠的保護。這些二極管具有良好的散熱性能和耐壓性能，廣泛應用于電源電路、電機驅動電路等高功率應用場景。

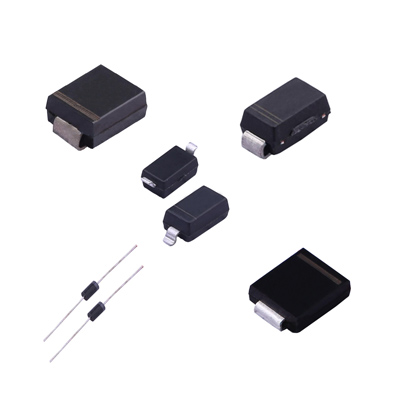

（四）SMB/SMC 系列
SMB/SMC 系列二極管具有較小的尺寸和較高的功率密度，適用于需要緊湊空間的電路。這些二極管在有限的空間內能夠提供較高的功率處理能力，具有良好的散熱性能和可靠性。SMB/SMC 系列二極管廣泛應用于便攜式電子設備、通信電路等對空間要求較高的電路中。
四、防反接二極管的應用場景
防反接二極管廣泛應用于各種電子電路中，以下是一些常見的應用場景：
（一）電源電路
在電源電路中，防反接二極管可以防止電源極性接反，保護電路不受損害。例如，在一個直流電源電路中，防反接二極管可以確保電源極性正確連接，防止因極性接反導致的電路損壞。這種保護措施在電源電路中至關重要，能夠提高電路的可靠性和安全性。
（二）電池充電電路
在電池充電電路中，防反接二極管可以防止電池極性接反，避免電池損壞。例如，在一個鋰電池充電電路中，防反接二極管可以確保電池極性正確連接，防止因極性接反導致的電池過充或過放。這種保護措施在電池充電電路中非常重要，能夠延長電池的使用壽命，提高充電安全性。
（三）電機驅動電路
在電機驅動電路中，防反接二極管可以防止電機反向旋轉，保護電機和驅動器。例如，在一個直流電機驅動電路中，防反接二極管可以確保電機旋轉方向正確，防止因反向旋轉導致的電機損壞或驅動器故障。這種保護措施在電機驅動電路中非常關鍵，能夠提高電機驅動系統的穩定性和可靠性。
（四）傳感器電路
在傳感器電路中，防反接二極管可以防止傳感器信號反向，保證信號的準確性。例如，在一個溫度傳感器電路中，防反接二極管可以確保傳感器信號正確傳輸，防止因信號反向導致的測量誤差。這種保護措施在傳感器電路中非常重要，能夠提高傳感器的測量精度和可靠性。
（五）通信電路
在通信電路中，防反接二極管可以防止信號反向傳輸，保證通信的穩定性。例如，在一個射頻通信電路中，防反接二極管可以確保信號單向傳輸，防止因信號反向傳輸導致的通信干擾。這種保護措施在通信電路中非常關鍵，能夠提高通信系統的穩定性和可靠性。
五、防反接二極管的安裝和使用注意事項
在使用防反接二極管時，需要注意以下幾點：
（一）確保二極管的正負極與電路的正負極相對應
正確的極性連接是防反接二極管發揮保護作用的關鍵。在安裝二極管時，應仔細檢查二極管的正負極標記，確保其與電路的正負極相對應。例如，在一個電源電路中，應將二極管的正極連接到電源的正極，負極連接到電源的負極，以實現防反接功能。
（二）根據電路的工作電流和電壓選擇合適的二極管型號
選擇合適的二極管型號能夠確保其在電路中穩定工作。在選擇二極管時，應根據電路的工作電流和電壓，選擇最大正向電流和反向電壓滿足要求的型號。例如，在一個最大工作電流為 3A、反向電壓為 400V 的電路中，應選擇最大正向電流大于 3A、反向電壓大于 400V 的二極管。
（三）在安裝二極管時，應確保二極管的散熱良好
良好的散熱能夠延長二極管的使用壽命。在安裝二極管時，應確保其散熱良好，避免因過熱導致損壞。例如，在一個高功率電路中，可以使用散熱片或導熱硅膠等散熱措施，確保二極管在工作過程中溫度不超過其最大允許溫度。
（四）在設計電路時，應考慮二極管的正向壓降和反向恢復時間對電路性能的影響
二極管的正向壓降和反向恢復時間會影響電路的性能。在設計電路時，應考慮這些參數對電路的影響。例如，在一個對能耗要求較高的電路中，應選擇正向壓降低的二極管，以減少電路的能耗。在高頻電路中，應選擇反向恢復時間短的二極管，以提高電路的開關速度。
