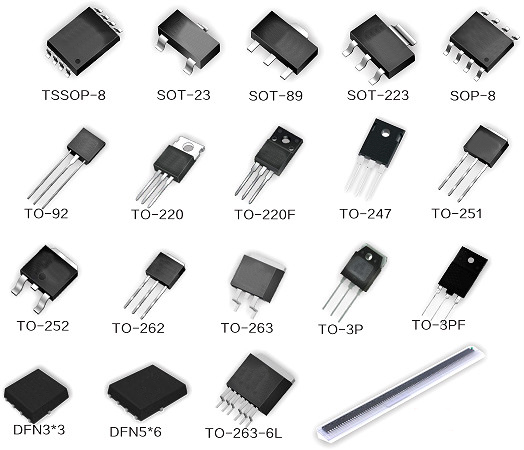

在電子系統設計領域，MOS管燒毀是工程師們經常面臨的棘手問題，嚴重影響電路的可靠性和穩定性。本文將結合典型失效案例與工程實踐，深入剖析五大核心失效機理，并提供系統的防護策略，為電路可靠性提供全方位的解決方案。
一、過壓擊穿：雪崩能量的致命威脅
過壓是導致MOS管燒毀的首要因素，常見于電源浪涌、感性負載關斷時的電壓尖峰等情況。當漏源電壓（VDS）超過額定耐壓時，會引發雪崩擊穿，瞬間產生的焦耳熱可導致芯片局部熔融。例如，某共享充電寶主板的MOS管因未配置TVS管，在用戶插拔瞬間的30V浪涌下直接擊穿。
防護方案
動態電壓抑制：在漏源極并聯TVS管，其鉗位電壓應低于MOS管額定VDS的80%。
RCD吸收回路：針對感性負載，如電機繞組，采用電阻-電容-二極管組合，將尖峰能量限制在5mJ以內。
降額設計：實際工作電壓應控制在額定值的70%以內，例如60V耐壓器件用于42V系統。
二、過流失效：SOA曲線的隱形陷阱
過流失效通常由負載突變或短路引發，表現為芯片金屬層熔斷或鍵合線燒毀。某光伏逆變器案例中，因未考慮SOA（安全工作區）曲線，導致5kW負載下MOS管電流密度超標，結溫飆升至200℃以上。
防護方案
SOA匹配：根據脈沖寬度選擇合適的器件，確保在SOA包絡線內工作。
多管并聯均流：采用對稱布局與高精度均流電阻，降低單管電流應力。
快速熔斷保護：在源極串聯貼片保險絲，確保響應時間小于10μs。
三、靜電擊穿：納米級絕緣層的脆弱性
MOS管柵極氧化層厚度僅數納米，靜電放電（ESD）可在1ns內產生數千伏電壓，導致柵源短路。實驗室數據顯示，未加防護的2N7002在2000V ESD沖擊下失效率高達90%。
防護方案
三級防護體系：輸入端串聯10kΩ電阻+TVS管+柵極下拉電阻（典型值100kΩ）。
生產防護：使用離子風機控制車間濕度大于40%，操作臺接地阻抗小于1Ω。
封裝優化：選用集成ESD保護二極管的新型器件，如Infineon OptiMOS™系列。
四、驅動異常：米勒效應的連鎖反應
柵極驅動設計不當會引發米勒振蕩，導致開關損耗劇增。某伺服驅動器案例中，因柵極電阻（Rg）選型過大（100Ω），開關時間延長至2μs，米勒平臺期間瞬時功率達9600W，最終熱積累燒毀MOS管。
防護方案
動態阻抗匹配：根據Qg參數計算Rg，如Qgd=30nC時選用4.7Ω電阻。
負壓關斷技術：采用-5V關斷電壓，抑制寄生導通風險。
PCB布局優化：柵極回路面積小于1cm²，優先采用Kelvin連接方式。
五、散熱失效：熱阻模型的隱形殺手
熱設計缺陷會導致結溫（Tj）持續累積。以TO-220封裝為例，若未加散熱片，環境溫度25℃時熱阻達62℃/W，10W功耗下結溫將突破600℃。
防護方案
熱仿真驗證：利用Flotherm軟件模擬散熱路徑，確保Tj小于150℃。
界面材料選型：導熱硅脂熱阻小于0.3℃·cm²/W，相變材料更適高頻振動場景。
封裝升級：DFN5x6封裝比SOP-8熱阻降低40%，適合高密度設計。
案例實證：LED驅動電源溫升優化
某50W LED電源初始設計MOS管溫升達85℃，經優化：
將Rg從22Ω降至4.7Ω，開關時間縮短至0.3μs。
添加2mm厚鋁散熱片+導熱墊片，熱阻降至15℃/W。
并聯SR560肖特基二極管續流。
最終溫降52℃，壽命提升3倍。
通過系統性的防護設計，MOS管失效率可降低90%以上。未來，隨著SiC/GaN第三代半導體的普及，需同步更新防護策略，如動態柵壓補償技術，以應對更高頻、高壓場景的挑戰。
