在現代電子電路設計中，MOS管（場效應晶體管）作為核心的功率器件，廣泛應用于電源管理、功率轉換以及信號控制等多個關鍵領域。其選型的合理性直接關系到電路性能的優劣、系統的穩定性以及整體能效的高低。面對繁雜的參數與多樣化的應用場景，工程師需要全面、系統地評估各項因素，以確保所選MOS管與具體電路需求精準匹配。以下是MOS管選型的詳細解析，旨在為工程師提供科學、嚴謹的決策依據。
一、溝道類型抉擇：NMOS與PMOS的特性權衡
MOS管依據溝道類型主要分為NMOS與PMOS兩種，二者在電路應用中各具特色：
NMOS：當柵極電壓超越源極電壓且高于閾值電壓（Vgs > Vth）時，NMOS導通。憑借較低的導通電阻與更快的開關速度，NMOS在低壓側開關及高效功率轉換電路中表現卓越，成為多數工程師的首選。
PMOS：PMOS在柵極電壓低于源極電壓且低于閾值電壓（Vgs < Vth）時導通，常應用于高壓側開關電路。盡管其導通電阻相對較高，但在高邊驅動等特定場景中，PMOS憑借簡潔的驅動電路設計，依然發揮著不可替代的作用。
二、耐壓裕量設定：工作電壓（Vds）的審慎考量
MOS管的漏-源極耐壓（Vds）是其承受最高電壓的關鍵指標。選型時，Vds應高于電路最大工作電壓，并預留至少20%-30%的裕量，以抵御電壓波動帶來的潛在風險。例如，在12V系統中，建議選用耐壓值不低于20V的MOS管，確保其在電壓瞬變時仍能穩定運行。同時，需關注溫度對耐壓性能的影響，在高溫或惡劣環境下，適當提升Vds，以強化器件的可靠性。
三、電流承載評估：額定電流（Id）的精準核算
MOS管的漏極電流（Id）決定了其最大承載電流。選型要點如下：
負載匹配：額定電流應超過實際負載電流，避免因過載引發過熱，導致性能衰退或器件損壞。
功耗關聯：導通電阻（Rds(on)）與功耗緊密相關，高Rds(on)會加劇損耗，提升工作溫度。
模式適配：依據電路工作模式，綜合考量連續電流與脈沖電流的承載需求。
為保障長期穩定運行，建議選取額定電流高于負載電流約30%的MOS管，有效降低過載風險，提升系統可靠性。
四、導通損耗優化：導通電阻（Rds(on)）的精細把控
Rds(on)是MOS管導通時的阻抗，直接影響功耗與熱量損耗。選型時需關注：
驅動電壓影響：Rds(on)隨柵極驅動電壓（Vgs）升高而降低，需確保驅動電壓適配，以獲取較低的導通電阻。
發熱風險：在大電流應用中，高Rds(on)易引發過熱，威脅電路穩定性。
在低壓大電流場景（如電機驅動），優先選擇低Rds(on)的MOS管，以減少損耗，提升效率。
五、開關性能匹配：開關速度的理性選擇
MOS管的開關速度由柵極電荷（Qg）與柵極驅動電壓（Vgs）共同決定，影響開關損耗與效率：
高頻場景：在高頻DC-DC轉換器等高速開關電路中，應選用低Qg的MOS管，以降低開關損耗。
低頻應用：對于繼電器替代等低頻或開關次數有限的場景，可容忍較大的Qg。
在高頻電源管理及射頻電路中，超低Qg的MOS管是理想選擇，有助于減少損耗，提升系統能效。

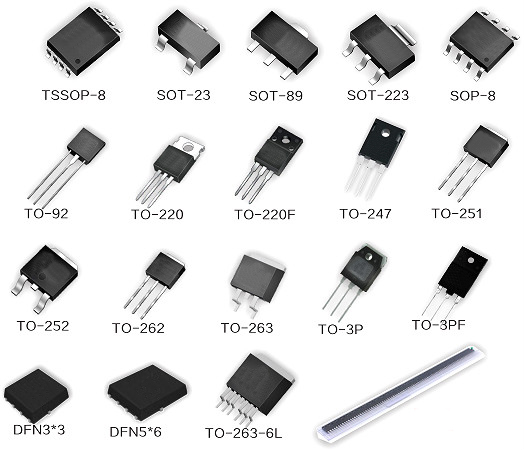

六、封裝適配：散熱能力與安裝方式的協同考量
MOS管封裝直接影響散熱性能與安裝便捷性。常見封裝類型包括：
大功率應用：TO-220、TO-247封裝，具備優異的散熱性能，適用于高功率場景。
中等功率場景：DPAK、D2PAK封裝，平衡性能與體積，適用于中等功率需求。
便攜設備：SOT-23、DFN、QFN等小型化封裝，適合小功率、緊湊型設計。
在高功率應用中，需重點關注熱阻（RθJA或RθJC），確保MOS管在高功耗下仍能維持性能。
七、散熱效能保障：結溫計算與散熱優化
MOS管結溫（Tj）受環境溫度（Ta）、功耗（P）及熱阻（RθJA）影響，可通過公式計算：Tj = Ta + (RθJA × P)。為確保穩定運行，Tj應低于額定上限（通常為125°C至175°C）。若散熱不足，可采取以下措施優化：
增加散熱片：提升散熱面積，加速熱量散發。
風冷強化：利用風扇增強空氣流動，提高散熱效率。
低熱阻選型：選擇熱阻更低的MOS管，從源頭改善散熱性能。
八、成本效益平衡：性能與經濟性的綜合權衡
選型時，成本與供應鏈穩定性不可忽視：
性能成本比：高性能、低Rds(on)的MOS管雖價格較高，但能顯著降低損耗，提升效率，需綜合評估長期效益。
量產適配：批量生產時，優先選擇市場通用型號，降低采購難度與成本，確保供應鏈穩定。
結語
MOS管選型是一項多維度的系統工程，涉及溝道類型、耐壓、電流承載、導通電阻、開關速度、封裝及散熱等關鍵參數。工程師需依據具體應用環境、功耗需求及經濟成本，進行全面權衡。合理選型不僅能確保MOS管在電路中穩定、高效運行，更能顯著提升系統的整體性能與可靠性，為電子設備的長期可靠運行奠定堅實基礎。在實際操作中，建議借助專業的選型軟件與技術文檔，結合實驗驗證，以精準定位最優選型方案。
