在開關電源領域，深入理解死區時間這一關鍵概念至關重要，它對電源性能有著深遠影響。
一、死區時間概念

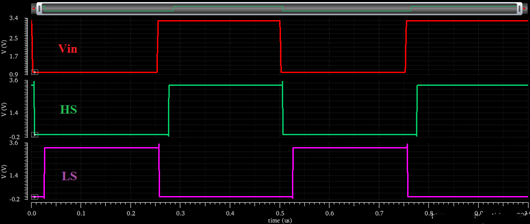

開關電源中，死區時間特指開關管切換時兩管關閉的時間差。這一設計旨在防止上下管同時導通引發短路，避免燒毀開關管，確保電路安全穩定運行。盡管死區時間的存在是出于保護目的，但其長短會顯著影響開關電源的效率、穩定性及壽命，降低死區時間成為提升電源性能的關鍵路徑。
二、死區時間成因
開關管特性 ：開關管的開關時間、截止時間、導通電阻等參數與死區時間緊密相關。開關時間越長，死區時間反而越短；截止時間越短，死區時間則越長。
負載電感 ：負載電感對電壓、電流變化速率有抑制作用，還能儲存電能，減少開關轉換時交流電壓變化時間，其值越大，死區時間越短。
電容因素 ：開關管切換時，電容可提供瞬時電流，緩沖電流變化，從而減小死區時間。
輸入電壓 ：輸入電壓影響電路中電流和電壓變化速度，進而作用于死區時間。
三、死區時間影響
功率損耗 ：死區時間內兩開關管關閉，電源瞬時不供負載電流，產生功率損耗，是開關電源面臨的重要問題之一。
滯后現象 ：死區時間會導致開關管導通出現滯后，限制導通時間，使開關管響應控制信號延遲，降低電源工作效率。
EMC 問題 ：死區時間易引發電磁干擾噪聲，干擾其他電路工作，對電源電磁兼容性構成挑戰。
四、死區時間必要性
死區時間控制通過調節 MOSFET 驅動器導通時間，防止開關轉換期間直通電流流過主功率 FET。確保低側 FET 柵極驅動電壓足夠低后，高側驅動器才可導通；在功率 FET 結處電壓（Vdrain）足夠低前，不允許低側驅動器導開，TTL 兼容 DT 端子連接到功率 FET 結點，以保障電路穩定運行。
五、優化策略
選用低導通電阻 MOSFET 作為同步管替代續流二極管，可降低導通損耗，縮短死區時間。
通過增加通電區面積等手段，降低寄生二極管導通電阻，減少其對死區時間的影響。
合理設置死區時間，在防止上下管同時導通的前提下，調節死區時間大小以提升開關電源效率，找到性能與安全的平衡點。
