一、肖特基二極管的工作原理
肖特基勢壘二極管（SBD）屬于金屬 - 半導體結電子器件，其核心結構是由一層金屬（常見的如金、鉬、鎳、鈦等）與 N 型半導體（如硅、砷化鎵等）形成的肖特基勢壘接觸。
當金屬與 N 型半導體相接觸時，由于 N 型半導體中的電子濃度遠高于金屬，電子會在濃度梯度的驅動下，從 N 型半導體（B）向金屬（A）擴散。然而，金屬中缺乏空穴，因此不存在空穴從金屬向半導體的擴散運動。隨著電子的不斷擴散，半導體表面的電子濃度逐漸降低，導致表面電中性被破壞，從而形成了一個從半導體指向金屬的勢壘電場。在該電場的作用下，金屬中的電子會產生從金屬向半導體的漂移運動，這種漂移運動會在一定程度上抵消由于擴散運動而產生的電場。當空間電荷區擴展到一定寬度后，電子的漂移運動和擴散運動達到動態平衡，最終形成了穩定的肖特基勢壘。
二、肖特基二極管的結構與特性

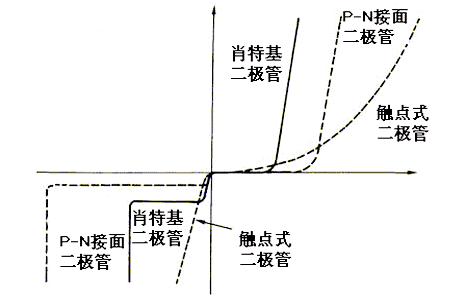

肖特基二極管不同于傳統的 PN 結二極管，它不依賴 P 型和 N 型半導體的 PN 結，而是采用金屬與 N 型半導體形成的肖特基結。這種獨特的結構賦予了肖特基二極管一系列 distinctive 的電氣特性。
低正向壓降 ：肖特基二極管的正向導通電壓降（VF）非常小，通常在 0.2 - 0.3V 之間。這是由于肖特基勢壘的高度低于傳統 PN 結二極管的勢壘高度，因此其正向導通門限電壓和正向壓降都比 PN 結二極管低約 0.2V。這一特性使得肖特基二極管在低壓、大電流的應用場景中具有顯著的優勢，能夠有效降低導通損耗，提高電能轉換效率。
快速反向恢復時間 ：肖特基二極管是一種多數載流子導電器件，不存在少數載流子壽命和反向恢復問題。其反向恢復時間僅由肖特基勢壘電容的充、放電時間決定，與 PN 結二極管的反向恢復時間有本質區別。由于肖特基二極管的反向恢復電荷非常少，因此其開關速度極快，反向恢復時間可以達到納秒（ns）級別，開關損耗也特別小。這一特性使其特別適合于高頻應用，能夠在高頻電路中實現快速的開關動作，減少能量損耗。
高頻工作能力 ：由于肖特基二極管中少數載流子的存儲效應可以忽略不計，其頻率響應主要受到 RC 時間常數的限制。因此，肖特基二極管具備出色的高頻性能，工作頻率可高達 100GHz。這使得它成為高頻和快速開關電路的理想選擇，廣泛應用于通信、射頻等高頻領域，為高頻信號的處理和傳輸提供可靠的半導體器件支持。
耐壓限制 ：肖特基二極管的反向勢壘相對較薄，并且在其表面容易發生擊穿現象，因此其反向擊穿電壓通常較低，一般不超過 100V。相比之下，PN 結二極管在反向耐壓方面具有更好的性能。此外，肖特基二極管比 PN 結二極管更容易受到熱擊穿的影響，導致其反向漏電流相對較大。這一特性限制了肖特基二極管在高電壓應用場景中的使用，但在中低電壓領域，其優勢依然明顯。
三、肖特基二極管的偏置特性
正向偏壓 ：當金屬端接正電壓、半導體端接負電壓時，肖特基勢壘的寬度會減小。此時，電子能夠獲得足夠的能量越過勢壘，形成導電通道，電流主要依賴熱電子發射效應。在這種情況下，肖特基二極管呈現低電阻狀態，電流可以順利通過。
反向偏壓 ：當金屬端接負電壓、半導體端接正電壓時，勢壘寬度會增加。電子難以獲得足夠的能量越過勢壘，因此肖特基二極管呈現出高阻截止狀態，電流幾乎無法通過。此時，器件能夠有效阻擋反向電流，起到單向導電的作用。
四、肖特基二極管的應用領域
基于上述特性，肖特基二極管在多個電子技術領域有著廣泛而重要的應用。
高頻電路與電源管理 ：在高頻開關電源、DC-DC 變換器等電源管理系統中，肖特基二極管的低正向壓降和快速反向恢復特性能夠顯著降低導通損耗和開關損耗，提高電源的轉換效率和功率密度。同時，其高頻工作能力使其能夠適應高頻電路的要求，實現高效、緊湊的電源設計。
大電流整流與保護 ：在一些需要處理大電流的電路中，如太陽能充電器、電動汽車充電系統等，肖特基二極管的低正向壓降特性能夠減少電能損耗，提高系統的整流效率。此外，其快速的反向恢復能力還可以有效防止電路中的反向電流沖擊，保護其他器件免受損壞。
通信與射頻設備 ：在通信領域，肖特基二極管廣泛應用于射頻功率放大器、混頻器、檢波器等射頻電路中。其高頻特性和快速開關能力能夠滿足通信信號處理的高頻率、高速度要求，確保信號的準確傳輸和處理。例如，在 5G 通信、衛星通信等高速通信系統中，肖特基二極管發揮著關鍵作用，為信號的放大、調制和解調等過程提供可靠支持。
