結構與分類

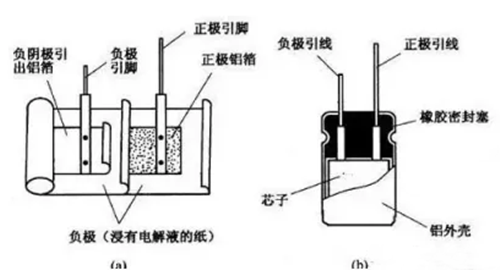

電解電容是一種常見的電容類型，其結構通常由金屬箔（鋁或鉭）作為正電極，金屬箔表面的絕緣氧化層（氧化鋁或鉭五氧化物）作為電介質，陰極則由導電材料和電解質（可以是液體或固體）等組成。根據正電極材料的不同，電解電容器主要分為鋁電解電容器和鉭電解電容器。鋁電解電容器的負電極一般由浸過液態電解質的薄紙、薄膜或電解質聚合物構成；而鉭電解電容器的負電極多采用二氧化錳。
電路圖符號與 PCB 標志
電路圖符號與 PCB 標志
在電路圖中，電解電容有特定的符號表示。同時，在 PCB 電路板上，電解電容也有相應的標志符號。通常，PCB 符號中左側有陰影部分的一側對應電解電容的負極，而標有“+”的一側為正極，不過也有部分人會省略右側的“+”號。中間的兩個圓點則代表 PCB 的焊盤。
工作原理
電解電容的工作原理基于電化學反應。當對電解電容進行充電時，陽極金屬箔表面的氧化層會儲存正電荷，而電解質中的負離子會在陰極處聚集，形成電場，從而實現電荷的存儲。放電時，存儲的電荷通過外部電路釋放，電解質中的離子也相應地遷移，以維持電荷平衡。鋁電解電容的陽極氧化層厚度決定了電容的耐壓，且其具有自修復功能，即當氧化層老化時，可通過電解液反應重新修復。
作用
濾波作用 ：在電源電路里，整流電路將交流變為脈動直流，后續接入大容量電解電容，利用其充放電特性，能使脈動直流電壓相對穩定。為防止電路各部分供電電壓因負載變化而波動，電源輸出端及負載電源輸入端常接數十至數百微法的電解電容。不過，大容量電解電容存在一定電感，對高頻及脈沖干擾信號濾除效果不佳，因此常在其兩端并聯容量為 0.001-0.1μF 的電容來濾除高頻及脈沖干擾。
耦合作用 ：在低頻信號傳遞與放大過程中，為避免前后兩級電路靜態工作點相互影響，常采用電容耦合，而為防止信號低頻分量過多損失，多選用容量較大的電解電容。
存儲電量高速釋放 ：閃光燈和大型激光器等設備利用了電解電容存儲電量以便高速釋放的功能，以獲得明亮的瞬時閃光效果。
消除脈動 ：當傳導直流電壓的線路含有脈動或尖峰時，大容量電容器可吸收波峰、填充波谷，從而使電壓平穩。
阻隔直流 ：將較小電容器連接到電池上，電容器充電完成后，電池兩極間將無電流通過。
構成振蕩器 ：電容器與電感器一起使用時，可構成振蕩器。
